Bakit Lumilipat ang Mga Manufacturer sa Ganap na Automated Power Cord Assembly Line
A Ganap na Automated Power Cord Assembly Line pinapalitan ang manual cutting, stripping, crimping, at molding stations ng mga naka-synchronize na robotic modules na naglilipat ng cord mula sa raw wire papunta sa tapos, nasubok na plug sa isang tuluy-tuloy na daloy. Mahalaga ang shift na ito dahil ang produksyon ng power cord ay mataas ang volume at likas na paulit-ulit, at kahit na ang maliliit na manual inconsistencies sa lalim ng crimp o haba ng wire stripping ay maaaring humantong sa mga pagkabigo sa field, claim sa warranty, o pagtanggi sa sertipikasyon.
Ang pangunahing bentahe ay throughput na ipinares sa repeatability. Ang isang well-tuned na automated na linya ay maaaring mag-output ng ilang libong natapos na mga cord sa bawat shift habang may hawak na mga dimensional tolerance na hindi maaaring pantay-pantay ng mga manu-manong istasyon. Ang mga pabrika na nagko-convert mula sa semi-awtomatikong mga cell ay karaniwang nag-uulat ng double-digit na mga nadagdag sa pang-araw-araw na output kasabay ng isang masusukat na pagbaba sa mga rate ng rework, dahil ang bawat crimp, weld, at mold cycle ay sumusunod sa parehong mga naka-program na parameter sa halip na depende sa kasanayan ng operator.
Paano a Ganap na Automated Power Cord Assembly Line Gumagana

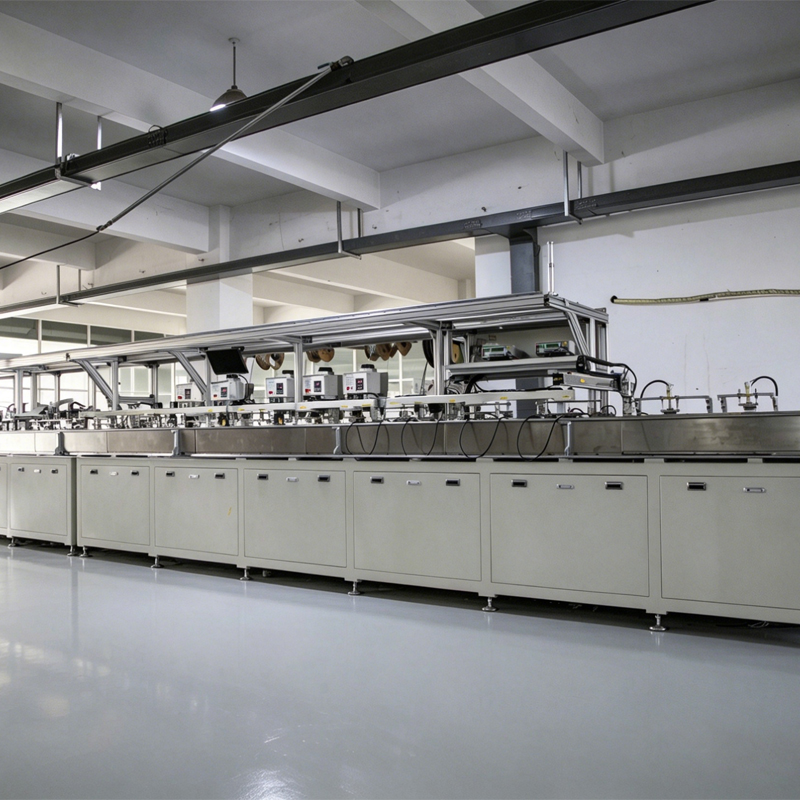

Ang proseso ay isinaayos bilang isang pagkakasunud-sunod ng mga nakalaang istasyon na konektado ng mga conveyor o rotary indexing table, kaya ang kurdon ay awtomatikong umuusad kapag na-verify ang bawat operasyon.
Mga Istasyon ng Pangunahing Proseso
- Wire feeding at precision cutting sa tinukoy na haba ng cord
- Dual-end stripping para ilantad ang mga konduktor nang hindi nicking ang mga hibla ng tanso
- Terminal crimping o ultrasonic welding para sa secure na koneksyon sa kuryente

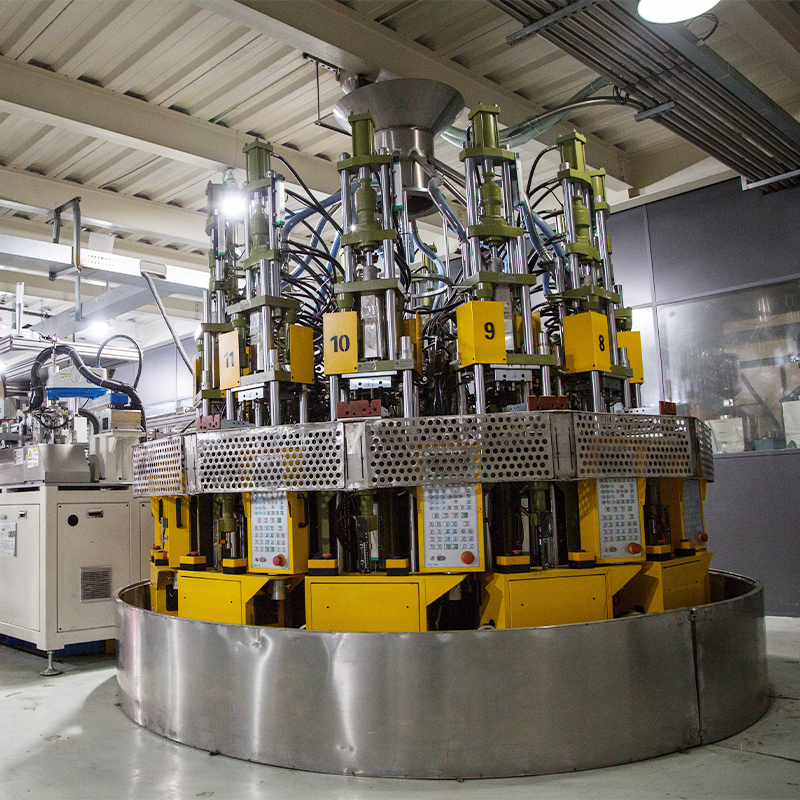

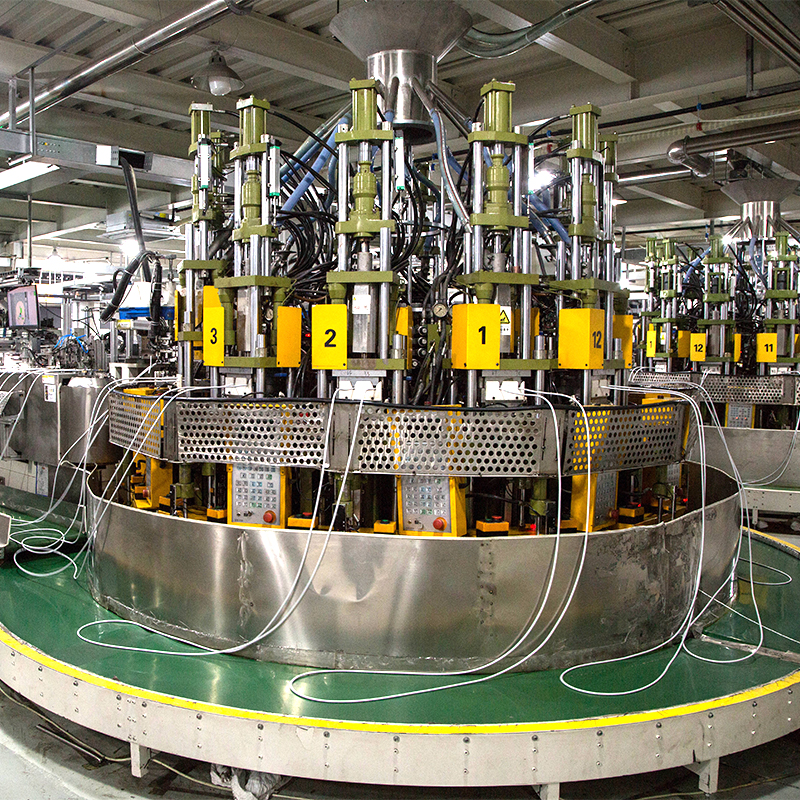

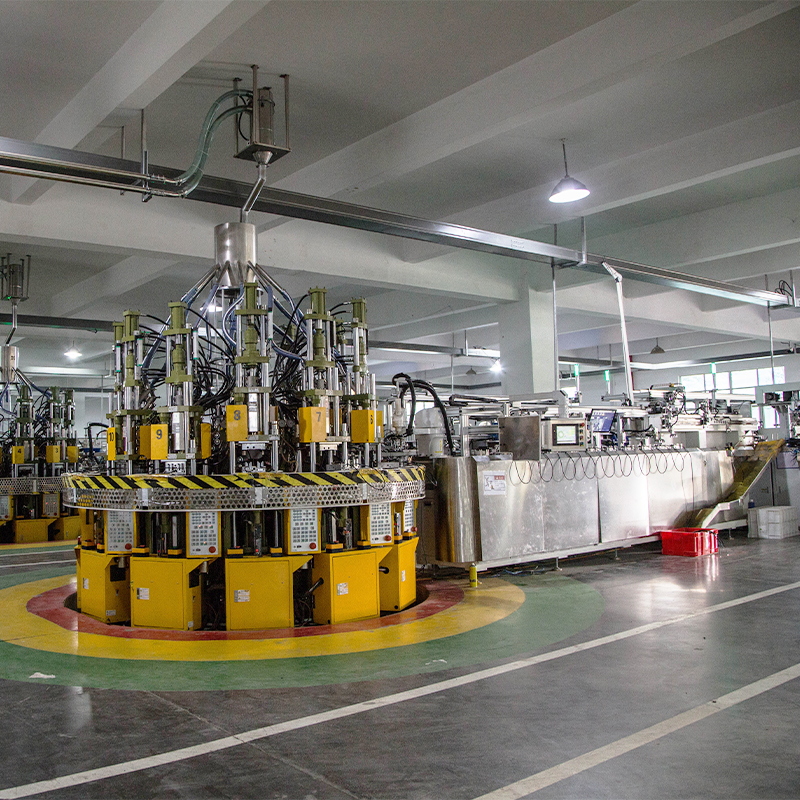

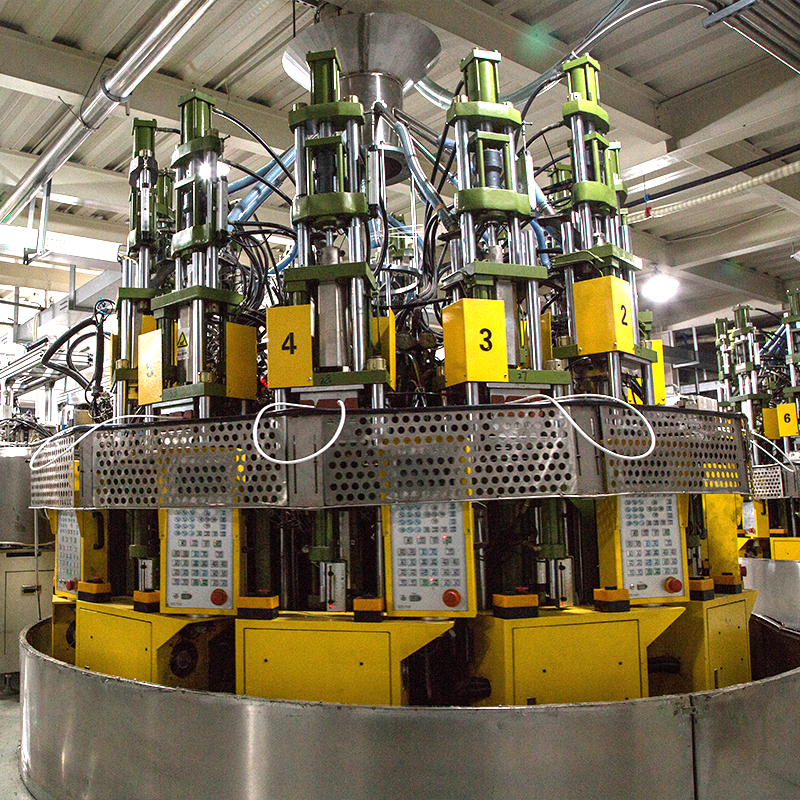

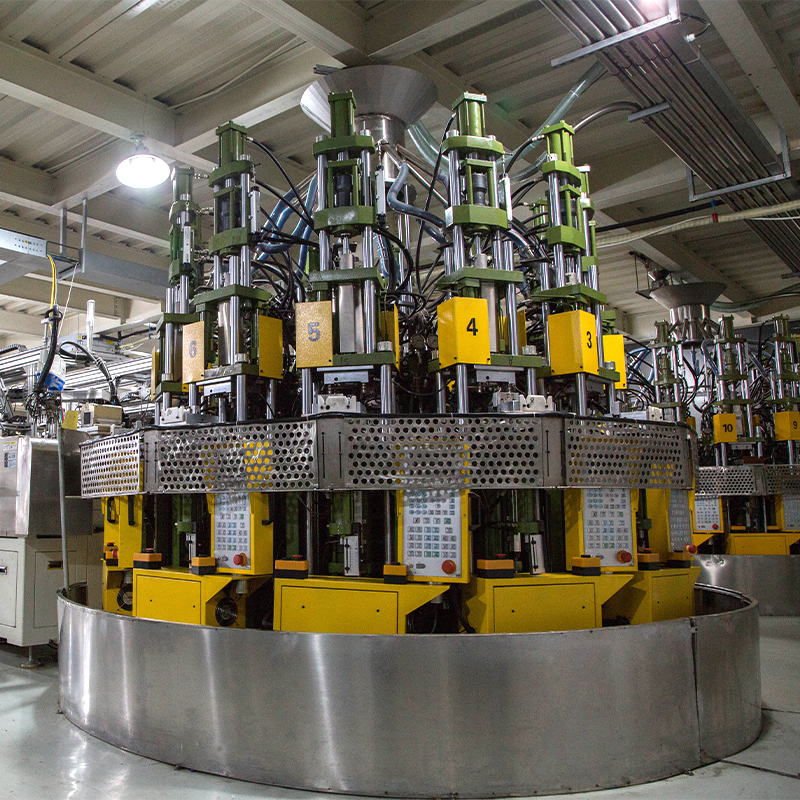

- Isaksak ang body injection molding o mechanical assembly sa paligid ng crimped terminals
- In-line na electrical testing, kabilang ang continuity, dielectric withstand, at polarity checks
- Awtomatikong pag-label, pag-coiling, at pag-iimpake
Dahil ang pagsubok ay direktang naka-embed sa linya sa halip na gumanap bilang isang hiwalay na offline na batch na hakbang, ang mga may sira na unit ay agad na na-flag at na-eject, na pumipigil sa mga ito na maabot ang packaging. Ang inline na kontrol sa kalidad na ito ay isa sa mga pangunahing dahilan kung bakit pinapaboran ang mga automated na linya para sa mga cord na dapat matugunan ang mga kinakailangan sa sertipikasyon ng UL, VDE, CCC, o SAA.
Pagpili ng Materyal at Epekto Nito sa Pagganap ng Linya
Ang isang awtomatikong linya ay kasing maaasahan lamang ng cable jacket at insulation compound na tumatakbo dito. Ang mga hindi pare-parehong PVC compound ay maaaring magsanhi sa mga stripping station na mag-iwan ng natitirang pagkakabukod sa mga konduktor o, sa kabaligtaran, mag-nick sa tanso, na parehong nag-trigger ng mga pagtanggi sa electrical test station. Mga supplier tulad ng Hejin Electronics Technology Co., Ltd. , na itinatag noong 2010 at nagpapatakbo ng ganap na automated compounding lines na may anim na internal mixer sa isang 20,000-square-meter na pasilidad, gumagawa ng eco-friendly, flame-retardant, insulating, at sheathing na mga PVC compound na partikular na ininhinyero para sa matatag na pagganap sa high-speed wire at cable equipment, na sumusuporta sa taunang kapasidad na 120,000 metrics.
Ang pagtutugma ng tigas at elasticity ng jacket compound sa mga setting ng stripping blade ay binabawasan ang mga micro-cut sa conductor strands, na nagpapababa naman ng failure rate sa dielectric withstand test — kadalasan ang nag-iisang pinakamalaking pinagmumulan ng scrap sa isang power cord line.
Pagsukat ng Kahusayan sa Linya: Mga Pangunahing Sukatan sa Output
Bago mamuhunan sa automation, ang mga manufacturer ay karaniwang naghahambing ng ilang mga tagapagpahiwatig ng pagganap sa pagitan ng mga manual at automated na pag-setup upang bigyang-katwiran ang halaga ng kapital.
| Sukatan | Manu-manong Pagpupulong | Ganap na Automated Line |
|---|---|---|
| Kinakailangan ang mga operator bawat linya | 6–10 | 1–2 |
| Dimensional consistency | Umaasa sa operator | Program-controlled, repeatable |
| Inline na pagsusuri sa kuryente | Batch, offline | 100% in-line na pagsubok |
Ang mga pasilidad na gumagawa sa antas ng industriya ay naglalarawan kung ano ang maaaring makamit ng buong automation: Cixi Wanneng Electron Co., Ltd. , na itinatag noong 1995, ay nagpapatakbo ng isang matalinong pabrika na lumalabas na higit sa 600,000 units araw-araw , suportado ng mahigit 100 inhinyero at certification kabilang ang UL, VDE, CCC, SAA, UKCA, CE, RoHS, at REACH, na naghahatid ng appliance sa bahay, kagamitang medikal, at mga kliyente ng power tool.
Pagpili ng Automated Line para sa Iba't ibang Uri ng Cord
Hindi lahat ng power cord ay nangangailangan ng parehong tooling. Ang configuration ng linya ay dapat na tumugma sa pamantayan ng connector at cable gauge na ginagawa.
- Ang mga panrehiyong pamantayan ng plug (US, EU, UK, AU) ay nangangailangan ng nakalaang mold tooling at terminal crimp profile
- Ang mga cross-section ng cable mula 0.5 mm² hanggang sa mas mabibigat na gauge ay nangangailangan ng adjustable stripping at crimping force settings
- Ang mga medikal at pang-industriya na aplikasyon ay kadalasang nangangailangan ng karagdagang pagmamarka ng traceability at mas mahigpit na mga threshold ng boltahe
Ang buong in-house na kakayahan, mula sa pagguhit ng copper wire sa pamamagitan ng plug molding, ay nagbibigay-daan sa isang manufacturer na mabilis na ayusin ang mga parameter na ito nang hindi naghihintay sa mga outsourced na bahagi, na nagpapaikli sa oras ng pagpapalit kapag nagpalipat-lipat sa mga uri ng cord o mga pamantayan ng plug.
Mga Madalas Itanong
T1: Magkano ang espasyo sa sahig a ganap na automated power cord assembly line karaniwang nangangailangan?
Nag-iiba-iba ang mga layout ayon sa bilang ng istasyon, ngunit karamihan sa mga linear o rotary na configuration para sa karaniwang two- at three-conductor cord ay magkasya sa loob ng 15–30 metro ng production floor, kabilang ang mga buffer zone para sa mga papasok na reel at papalabas na packing.
Q2: Maaari bang pangasiwaan ng isang linya ang maraming pamantayan ng plug, tulad ng paglipat sa pagitan ng mga konektor ng US at EU?
Oo, kung ang linya ay gumagamit ng quick-change mold sets at adjustable crimp tooling; Ang pagbabago ay karaniwang tumatagal ng isang tinukoy na window ng pag-setup sa halip na isang buong retooling, kahit na ang eksaktong oras ay nakasalalay sa disenyo ng vendor ng kagamitan.
Q3: Ano ang nagiging sanhi ng karamihan sa mga pagtanggi sa isang automated power cord line?
Ang karamihan sa mga tumatanggi ay bumabalik sa dalawang pinagmulan: hindi pare-parehong insulation compound na humahantong sa pagtanggal ng mga depekto, at maling pagkakahanay na crimp ay namamatay na nagdudulot ng hindi magandang contact sa terminal-to-conductor — na parehong inline na electrical testing ay idinisenyo upang mahuli bago mag-pack.
